ARDUINO Grundschaltungen: Taster mit internem PullUp Widerstand

Taster (Button) mit internem PullUp Widerstand

Verwenden einen Pullup Widerstandes am Arduino

Um am Mikrocontroller keinen offenen undefinierten Eingang zu haben wird der Eingang über einem Widerstand mit Plus(+) verbunden. Dies geht mit einem externen Widerstand oder auch durch einen internem PullUp Widerstand, den man mit dem Befehl pinMode(Pin,INPUT_PULLUP) zuschalten kann.

Über den PullUp Widerstand liegt am Ausgang dauerhaft HIGH an. Durch Schalten mit dem Taster wird GND an den Eingang gelegt. Die Schaltlogik ist mit einem PullUp Widerstand (im Gegensatz zum PullDown Widerstand) umgedreht. Betätigt liegt am µC-Eingang LOW an und unbestätigt HIGH.

Schaltung und Programmcode

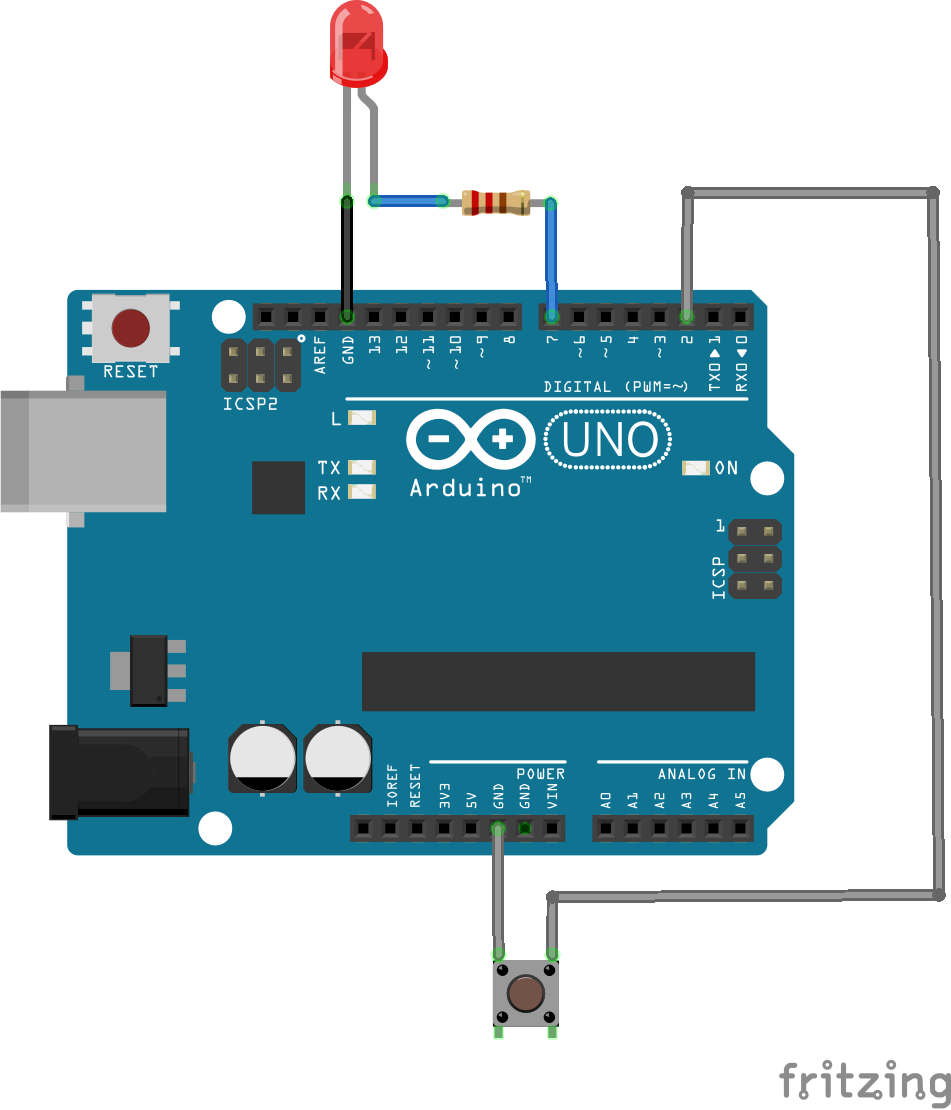

Schaltplan Taster mit internem Pullup Widerstand


// globale Variable für den LED Status (an/aus)
bool ledStatus = false;

void setup() {
   // Arduino Anschlüsse konfigurieren
   pinMode(2, INPUT_PULLUP);
   pinMode(7, OUTPUT);
}

void loop() {
   // Tastereingang abfragen
   if (digitalRead(2) == LOW) {
      // bei jedem Tastendruck ändert sich der LED-Status
      ledStatus = !ledStatus;

      if (ledStatus == true) {
         digitalWrite(7, HIGH);
      } else {
         digitalWrite(7, LOW);
      }
   }
}
