Fototransistor auswerten

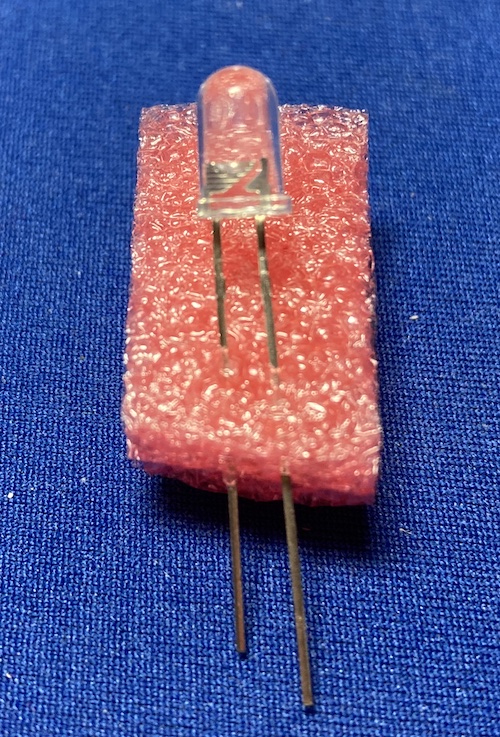

Anstatt eines Fotowiderstandes lässt sich auch ein Fototransistor verwenden. Bei diesem Transistortyp wird die Basis nicht mit Strom geschalten sondern mit Licht. Abhängig der Lichtintensität an der Basis wird der Kollektor-Emitter Stromkreis mehr oder weniger leitfähig. Da die Basis keinen elektrischen Anschluss benötigt sieht der Transistor aus wie eine klare bzw. weiße LED. Ob es sich um eine LED oder um einen Fototransistor handelt kann man mit einem Multimeter herausfinden. Der gemessene Widerstandswert ist stark Lichtabhängig. Im Gegensatz zum Fotowiderstand ist beim Fototransistor aber die Polarität wichtig. An den längeren Kontaktpin wird Minus angeschlossen. Die gemessenen Widerstandswerte bei hell und dunkel liegen bei dem hier verwendeten Fototransistor zwischen 300Ω und 1MΩ. Als Widerstand für den Spannungsteiler kann man daher einen 10kΩ Widerstand nehmen.

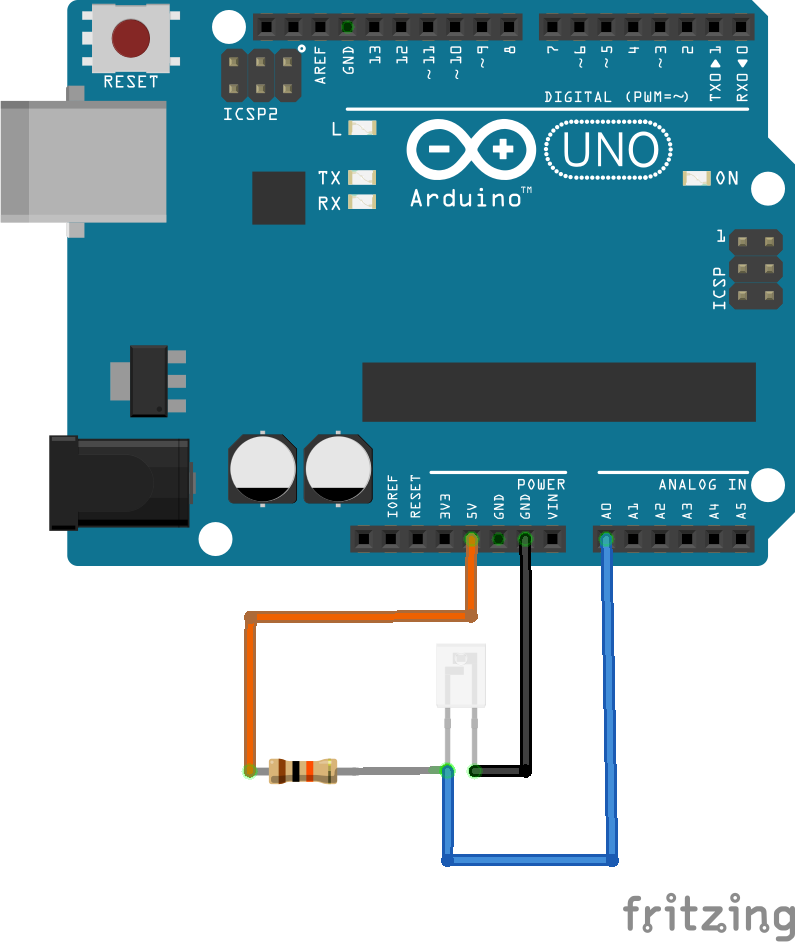

Schaltung und Programmcode
// Funktion 'setup' wird nur einmal ausgeführt
void setup() {
Serial.begin(115200);
}
// Funktion 'loop' wird dann ständig wiederholt
void loop() {
int wert = analogRead(A0);
Serial.println(wert);
delay(1000);
}
