Schalten eines Relais

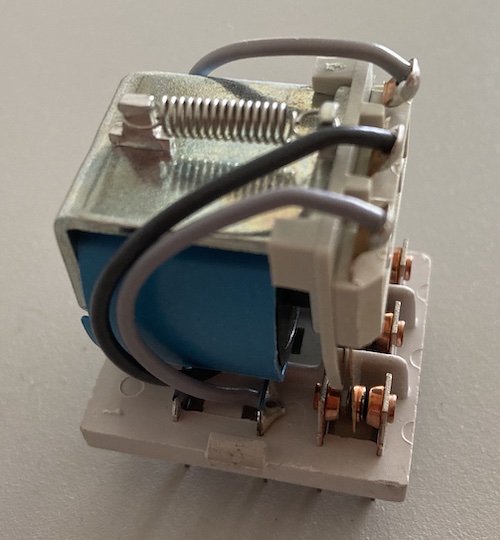

Müssen größere Ströme wie 20mA geschalten werden, oder eine größere Spannung als die 5V Arduino-Ausgangsspannung können Relais eingesetzt werden. Dies sind mechanische Schalter, welche mit einer Elektromagnet geschaltet werden. Die Elektromagnetspule kann dabei mit einem kleinen Ansteuerstrom direkt vom Arduino bestromt werden. Der Steuer- und Laststromkreis bei einem Relais ist vollständig voneinander getrennt.

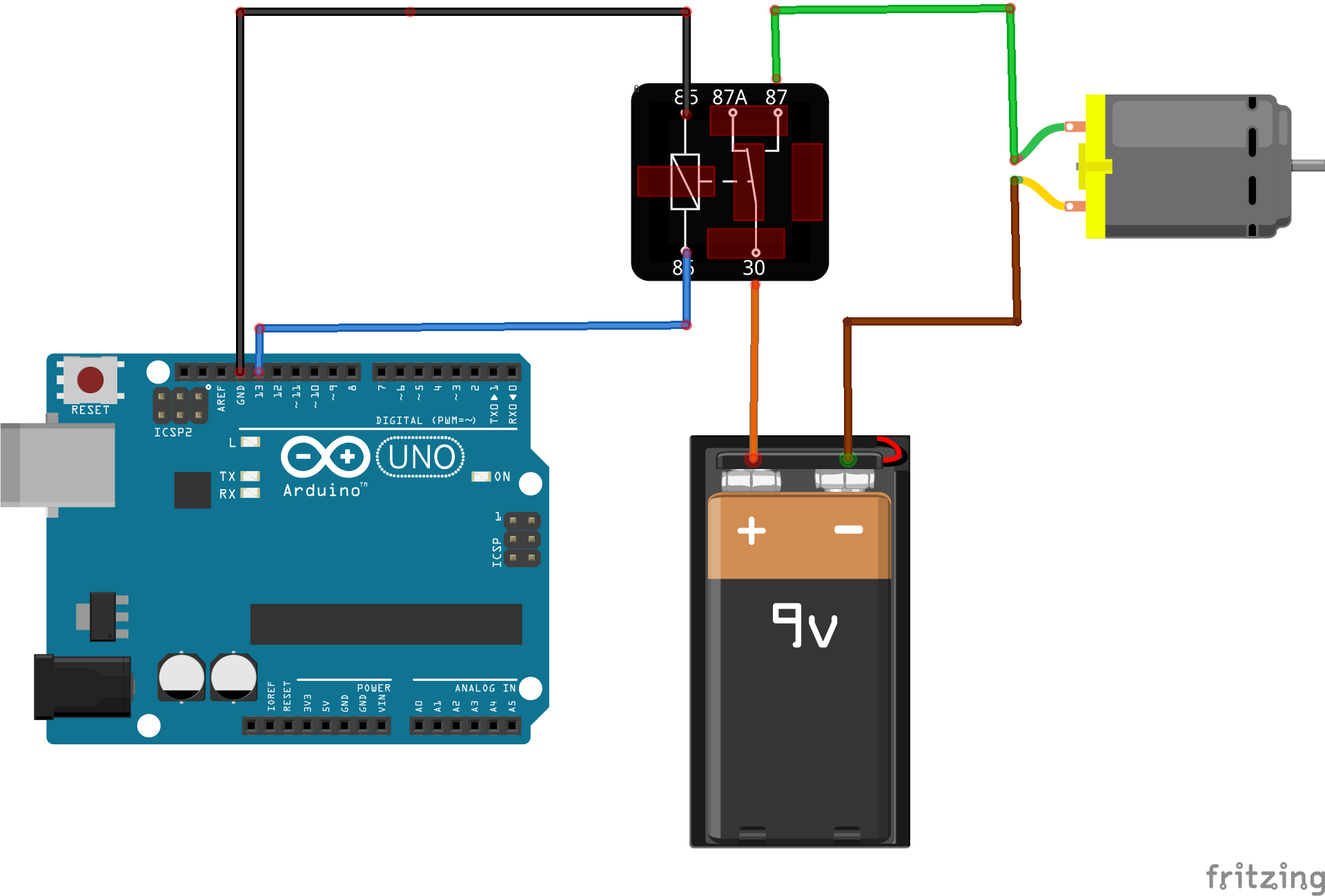

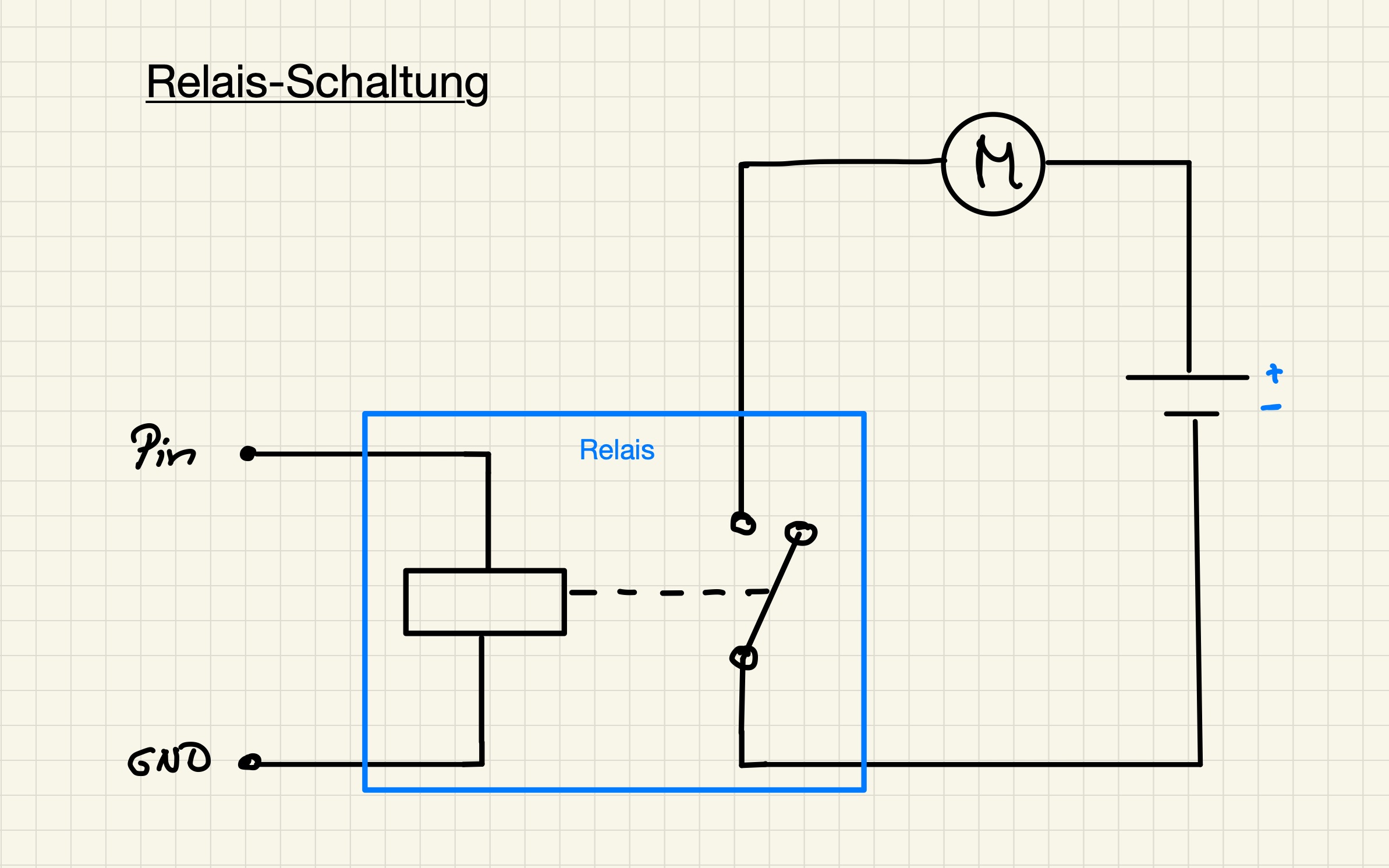

Schaltung und Programmcode


// setup wird nur einmal ausgeführt
void setup() {
   // Pin13 wird als Ausgang definiert
   pinMode(13, OUTPUT);
}

// loop wird dann ständig wiederholt
void loop() {
    // Pin13 wird auf +5V gelegt
    digitalWrite(13, HIGH);
    // Pause von 5s
    delay(5000);
    // Pin13 wird auf Masse geschalten
    digitalWrite(13,LOW);
    // Pause von 5s
    delay(5000);
}
