Temperatursensor mit einem NTC Widerstand (Thermistor)

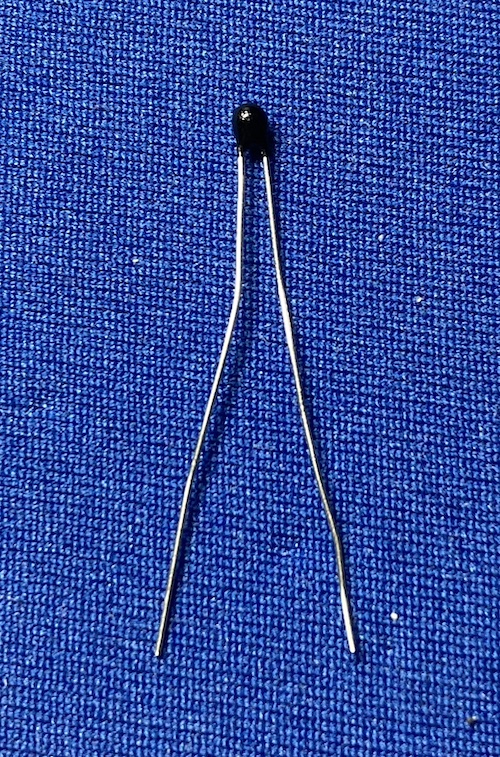

Ein Thermistor ist ein Widerstand, der seine Wert mit der Temperatur drastisch ändert (je nach Typ etwa
100Ω pro C°). Es gibt zwei Arten von Thermoelementen, NTC (negativer Temperaturkoeffizient) und PTC
(positiver Temperaturkoeffizient). Im Allgemeinen und auch hier in der Schaltung nutzen wir einen NTC-Sensoren für
die Temperaturmessung.
Der verwendete NTC hat bei Raumtemperatur einen Widerstand von 10kΩ. Für den Spannungsteiler nehmen wir dann
auch einen Widerstand von 10kΩ. Dann liegt bei Raumtemperatur etwa 2,5V am Arduino Eingang an und wir können
in beide Richtungen (warm/kalt) gut messen.
Schaltung und Programmcode
// Funktion 'setup' wird nur einmal ausgeführt
void setup() {
Serial.begin(115200);
}
// Funktion 'loop' wird dann ständig wiederholt
void loop() {
int wert = analogRead(A0);
Serial.println(wert);
delay(1000);
}
