Darlington Sink Driver Array (Bsp. ULN2803)
Der ULN2803 ist ein 18 poliger Baustein, mit dem sich sehr einfach größere Lasten bis 500mA (max 50V) schalten lassen. Der IC enthält dabei 8 einzelne "Darlington Sink Driver". "Darlington" gibt hier einen Hinweis zum inneren Aufbau der Schalter und "Sink" kennzeichnet, dass der Output im angesteuerten Zustand mit Masse verbunden wird.
Für das Schalten von induktiven Lasten sind im IC Freilaufdioden verbaut. Will man diese verwenden muss der COMMON Pin mit der Plus-Seite der Induktiven Lasten verbunden werden.
Für ohmsche Lasten ist es ausreichend GND zu verbinden. Der IC benötigt keine VCC Versorgung. Die Ausgänge sind genau gegenüber der jeweiligen Ansteuereingänge.
Müssen größere Lasten geschaltet werden ist es möglich mehrere Darlington Stufen parallel zu verwenden.

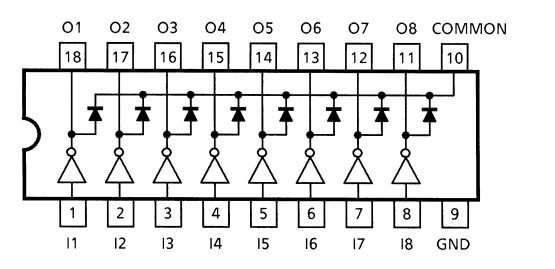

Pinbelegung
| Pin | Funktion |
|---|---|
| I1 - I8 | Eingangssignal Active HIGH |
| O1 - O8 | Ausgang Active LOW |
| GND | Minus - |
| COMMON | Anschluss der Freilaufdioden an den Pluspol der Induktiven Last |

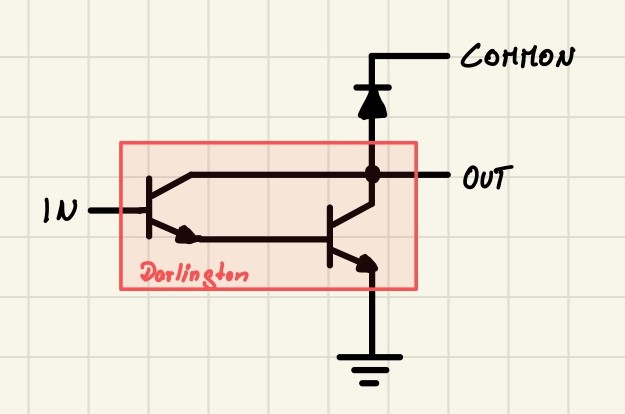

Funktionsweise
Bei einer positiven Eingangsspannung schalten die Transistoren den Ausgang auf GND (Sink).
Info: Bei dem Darlington Transistor ist die Verstärkung so groß, das fast kein Strom in die Basis fließen muss. Durch einen hohen Basiswiderstand ist 'IN' daher sehr hochohmig.

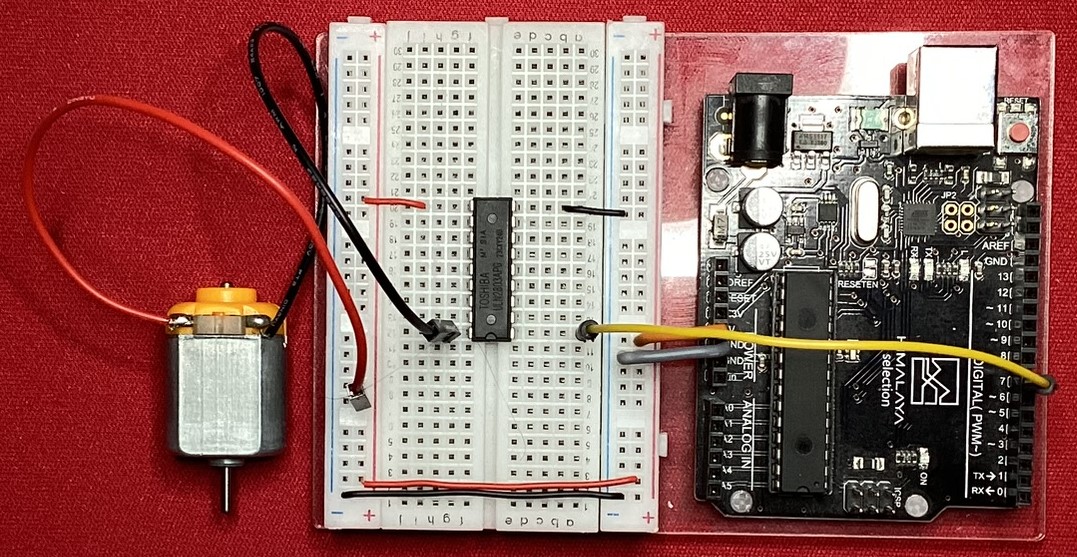

IC Ansteuerung
Bei der Schaltung wird der Sink Driver in regelmäßigen Abständen von Mikrocontroller an- und ausgeschalten.
Zum Abbau der induktiven Rückkopplung beim ausschalten des Motors ist der 'COMMON' Eingang mit der positiven Versorgungsspannung des Motors verbunden.
