NOR Gate (Bsp. 74HC02)
Der 74HC02 IC ist ein Quad Two Input NOR Gate mit 4 voneinander unabhängiger OR Gates mit jeweils zwei Eingängen. Die boolesche Funktion ist Y = A + B, wobei A und B der Eingang und Y der Ausgang ist.
Der IC wird mit 5V betrieben und kann etwa 20mA Strom liefern. Die Zeit von einer Änderung am Eingang bis zum Schalten des Ausgangs Y dauert rund 10ns.
Die äquivalente Softwarefunktion in C++ für die NOT Operation ist:
Y = ~ (A | B).
Wahrheitstabelle (Truth Table)
| A | B | Y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |

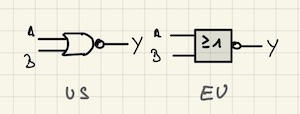

Schaltzeichen
Funktionsweise

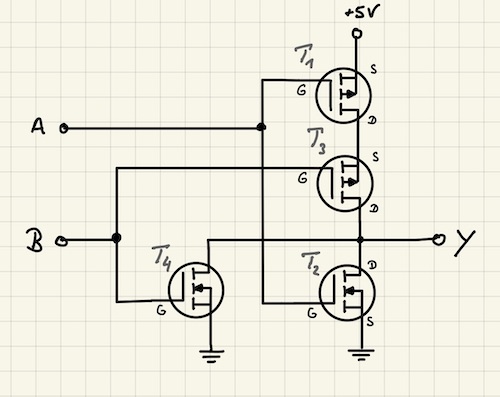

Beide Eingänge führen jeweils zu einem n-Kanal (T2, T4) und einem p-Kanal (T1, T3) MOSFET. Abhängig vom
Eingangssignal (+5V oder GND) ist je Eingangspaar immer ein MOSFET leitfähig. Bei +5V ist es der n-Kana bei GND
der p-Kanal MOSFET.
Ist T2 und/oder T4 geschalten liegt vor dem Inverter immer GND (=0) an. Nur wenn T1 und T3 geschalten sind (A=0 und B=0) kommt es zu dem Fall, dass am Ausgang Y +5V (=1) anliegt.
IC Ansteuerung

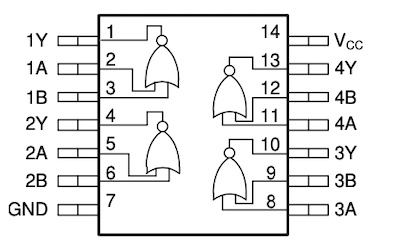

Angesteuert wird das erste NOR Gatter an Pin 2 und 3. Der Ausgang Y an Pin 1 geht direkt auf eine 5V LED mit
integriertem Widerstand.

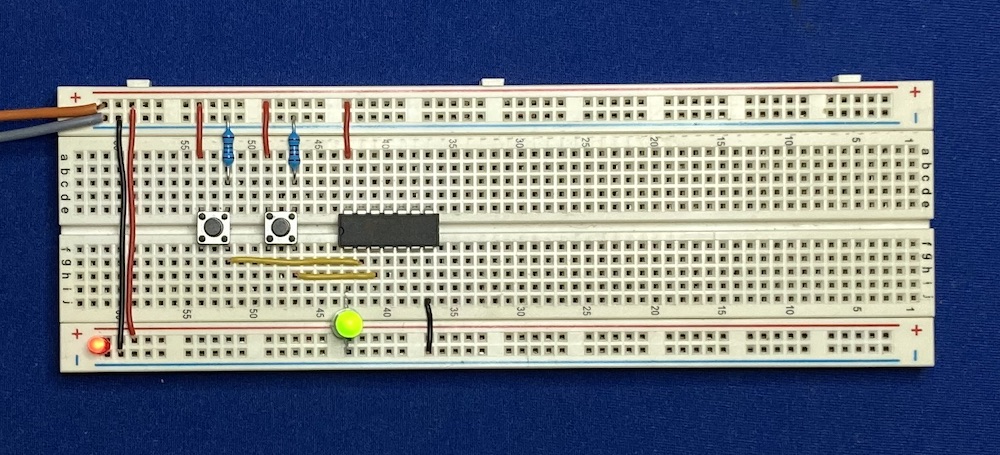

Beide Eingänge sind über einen 10K Widerstand mit GND verbunden (Pulldown-Widerstand). Drückt man den linken Schalter wird VCC auf den Eingang A, drückt man den rechten Schalter an Eingang B geleitet.
