NOT Gate (Bsp. 74HC04)
Der 74HC04 IC ist ein Hex Inverter mit 6 voneinander unabhängiger NOT Gates. Die boolesche Funktion ist Y = A, wobei A der Eingang und Y der Ausgang ist.
Der IC wird mit 5V betrieben und kann etwa 20mA Strom liefern. Die Zeit von einer Änderung am Eingang bis zum Schalten des Ausgangs Y dauert rund 10ns.
Die äquivalente Softwarefunktion in C++ für die NOT Operation ist:
Y != A.
Wahrheitstabelle (Truth Table)
| A | Y |
|---|---|
| 0 | 1 |
| 1 | 0 |

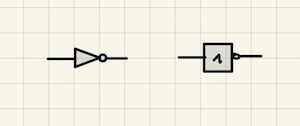

Schaltzeichen
Funktionsweise

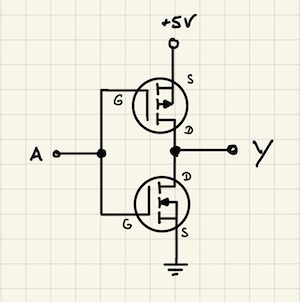

In CMOS Technik wird ein p- und n- Kanal MOSFET zusammengeschlossen. Liegt am Eingang A eine positive
Spannung an (=1) wird der untere p-Kanal MOSFET durchgängig. Am Ausgang Y wird dadurch mit Masse verbunden (=0).
Wird am Eingang A dagegen Masse angelegt (=0) schaltet der obere n-Kanal MOSFET auf +5V durch. Am Ausgang liegt
dadurch ebenfalls +5V (=1) an.
IC Ansteuerung
Angesteuert wird der Inverter an Pin 1 und 2. Der Ausgang Y an Pin 2 geht direkt auf eine 5V LED mit
integriertem Widerstand.
Der Eingang A an Pin 1 ist über einen 10K Pulldown-Widerstand mit GND verbunden (=0). Drückt man den Schalter wird VCC (=1) auf den Eingang A gelegt.
