Laufschriftanzeige
In einem Holzgehäuse werden zwei Matrix LED Module mit zusammen 512 einzelne LED's über einen Arduino Nano Mikrocontroller als Laufschriftanzeige angesteuert. Ein weiteres Programm am PC dient zum simulieren der LED Anzeige. Hier kann man über die PC Tastatur Buchstaben eingeben. Die Software wandelt diese schon während der Eingabe in ein LED Beleuchtungsmuster um welches dann über Bluetooth auf die LED Anzeige übertragen werden kann. Mit der PC Software kann man die Helligkeit vorgeben und zwischen Laufschrift, Abprallen an den Ränder auswählen, oder der manuellen Auswahl der einzelnen LED's per Mausklick auswählen.

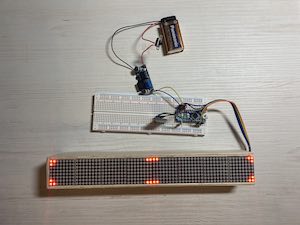

Aufbau
Im

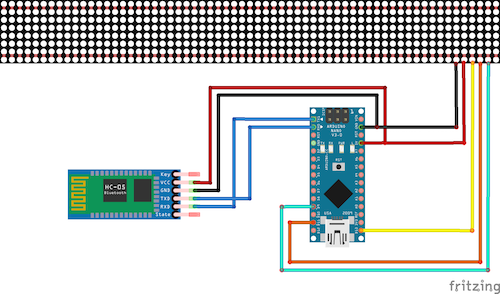

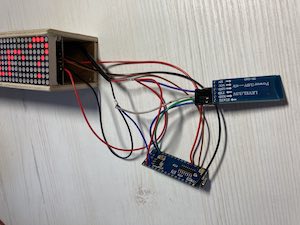

Bild ist die Schaltung der Laufschriftanzeige dargestellt. Der Arduino Nano steuert über den SPI Bus die LED
Anzeige mit acht MAX7219 Treibern. Für die Kommunikation zum PC wird ein HC-05 Bluetooth verwendet, welches der
Arduino per seriellen Bus ansteuert.
Sowohl die Software auf dem Computer, als auch auf dem Arduino wandelt die mit der Tastatur eingegebenen Ziffern
in ein Beleuchtungsmuster um, welches auf dem Arduino im EPROM dauerhaft gespeichert wird.
