Ping-Pong Spiel mit zwei LED Matrix Modulen

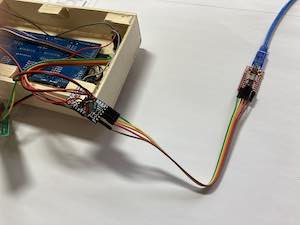

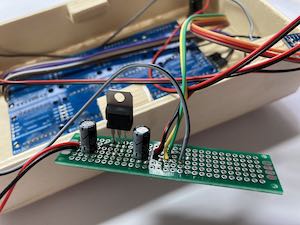

In einem Holzgehäuse werden zwei Matrix LED Module mit zusammen 512 einzelne LED's über einen Arduino Mini Pro Mikrocontroller angesteuert. Bedient wird das Ping-Pong Spiel über 4 Taster, mit welchen sich die Tore und auch die Menüführung steuern lassen. Um überall spielen u können wird das Spiel mit einer 9V Batterie betrieben.
Aufbau
Im Bild

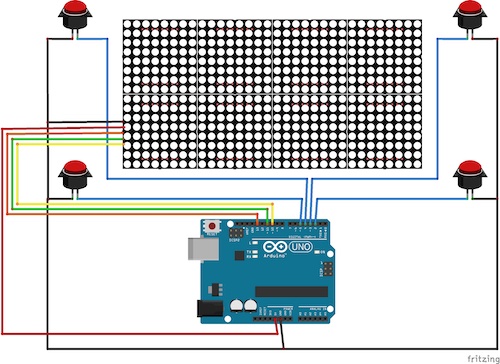

ist die Schaltung des PingPong Spiels dargestellt. Den Bildschirm bilden zwei LED Matrix Module die Übereinader

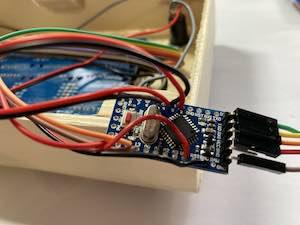

angeordnet sind. In den LED Modulen sind für jeweils 64 LED's ein MAX7219 Treiber iC verbaut, welche vom ARDUINO
über die SPI Schnittstelle angesteuert werden. Die Infomaitonen werden dabei von einen MAX7219 zum nächsten
weitergeroutet, so dass nur drei SPI Leitungen zum Display führen. Clock, Daten und Latch (neben +5V und GND).
