Rolladensteuerung

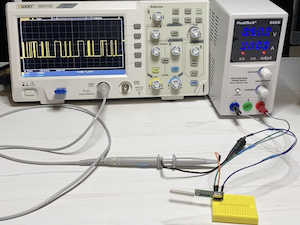

In diesem Projekt wurde eine Fernbedienung zur Ansteuerung von Fensterrollos gebaut. Zunächst wurden die Steuerbefehle einer vorhanden Funkfernbedienung mit einem Empfänger für 433MHz Funksignale aufgezeichnet und ausgewertet. Die für die jeweiligen Befehle (Rollo auf, Rollo zu, Stopp,...) empfangenen Bitfolgen wurden dann mit einem Arduino Mega mit zusätzlichem 433Mhz Funksender nachgestellt. Sobald die Befehl funktionierten wurde das Programm mit einer komfortablen Steuerung per Touch Display ergänzt.
Über das Display kann man nun jeden Rolladen im Haus einzeln steuern, oder die Endlagen neu anlernen. Es ist auch möglich Zimmer mit mehreren Rollos oder ganze Stockwerke per Knopfdruck zu bedienen.
Aufbau
Für das Projekt wurde ein Arduino Mega verwendet. Der Uno hätte zur Ansteuerung des Displays und des Funksenders zu wenige IO-Pins. In den Mikrocontroller wurden zwei Module eingesteckt. Ein 433Mhz Funkmodul zum Aussenden der Signale und ein Display mit Touch-Funktion zur Bedienung der Steuerung. Die grundsätzliche Funktionsweise der 433MHz Funktechnik kann hier nachgelesen werden.
