Latch (Bsp. 74HC373)
Beim 74HC373 handelt es sich um einen IC mit 8 integrierten Latches die man gemeinsam ein uns ausschalten kann (mit OE). Im ausgeschalteten Zustand sind alle Ausgänge auf Tristate (hochohmiger Eingangswiderstand)
Mit dem Eingangspin LE lässt sich steuern ob der IC als Buffer (LE=1) oder als Latch (LE=0) verwendet wird. Als Buffer wird der Eingangspin auf den Ausgang gespiegelt, als Latch wird der am Eingang anliegende Pegel gespeichert und liegt dauerhaft am Ausgang an.
Latches werden zum speichern von anliegenden Daten verwendet ohne das die Eingänge die ganze Zeit angesteuert werden müssen.
Der IC wird mit 5V betrieben und kann den Ausgang mit rund 25mA bestromen. Die Zeit bis die Eingänge an den Ausgang übertragen werden (eng. Propagation Delay) dauert rund 45ns.

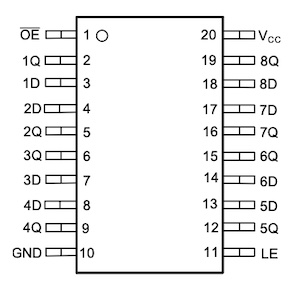

Pinbelegung
| Pin | Funktion |
|---|---|
| VCC | Versorgungsspannung +5V |
| GND | Minus - |
| 1D - 8D | Eingang von Latch 1-8 |
| 1Q - 8Q | Ausgang von Latch 1-8 |
| OE | Einschalten aller Ausgänge (aktive LOW) |
| LE | Einschalten der Speicherfunktion (aktive LOW) |
Funktionsweise

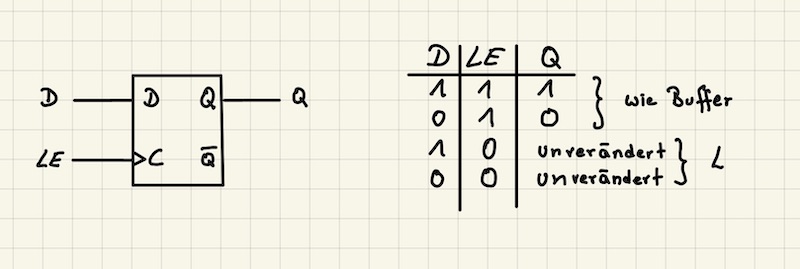

Grundbaustein eines Latch ist ein D-FlipFlop. Von diesen FFs hat der IC pro Eingang eines, also in Summe 8. Der LE Eingang welcher dem Clock Eingang des D-FliFlops entspricht führt parallel zu allen FF.
Liegt an LE HIGH an sind die FFs nur vom jeweiligen Eingangsignal Dx abhängig. Wie bei einem Buffer wird der Eingang direkt an den verbundenen Ausgang gespiegelt.
Wird LE LOW ändert sich am Ausgang egal welches Eingangssignal anliegt nichts mehr. Der zuvor anliegende Pegel wird gespeichert (latched).
IC Ansteuerung

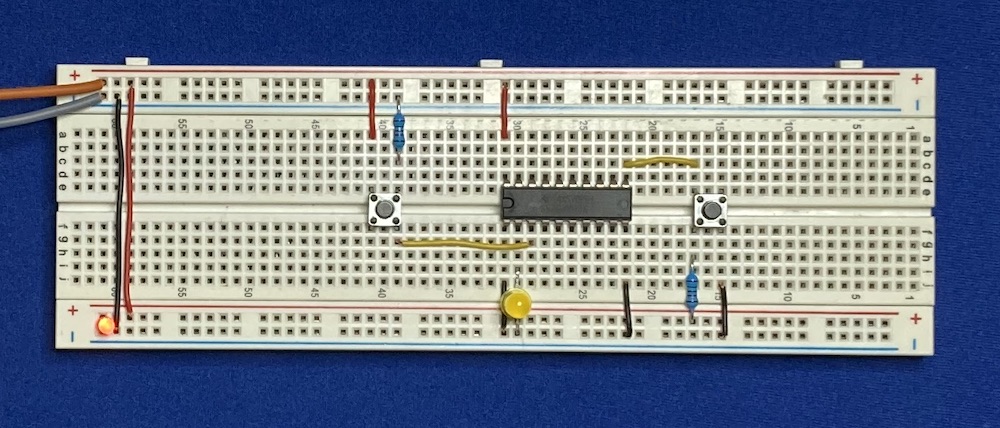

In der abgebildeten Schaltung ist nur das erste der 8 Latches angeschlossen. Der linke Taster geht an den
Eingang 1D und ist aktive (also gedrückt) High. Der Pulldown-Widerstand verbindet den 1D Eingang im nicht
gedrückten Zustand des Schalters mit 0.
Die LED ist am Ausgang 1Q angeschlossen und leuchtet wenn am Ausgang 1 anliegt.
OE (Output Enable) am Pin1 ist mit GND (=0) verbunden. Würde der Pin mit +5V (=1) verbunden sein, wären alle Ausgänge abgeschaltet (Eingangswiderstand unendlich = Tristate).
Der rechte Taster ist am Pin LE (Latch Enable) angeschlossen und ist aktive (betätigt) Low. Nicht betätigt ist das Latch, also das speichern, ausgeschaltet. Der IC funktioniert dann wie ein Buffer und spiegelt das am Eingang anliegende Signal einfach auf den Ausgang. Ist der LE Schalter gedrückt wird der am Ausgang 1Q anliegende Pegel gespeichert. Ganz egal ob anschließend am Eingang 0 oder 1 anliegt.
